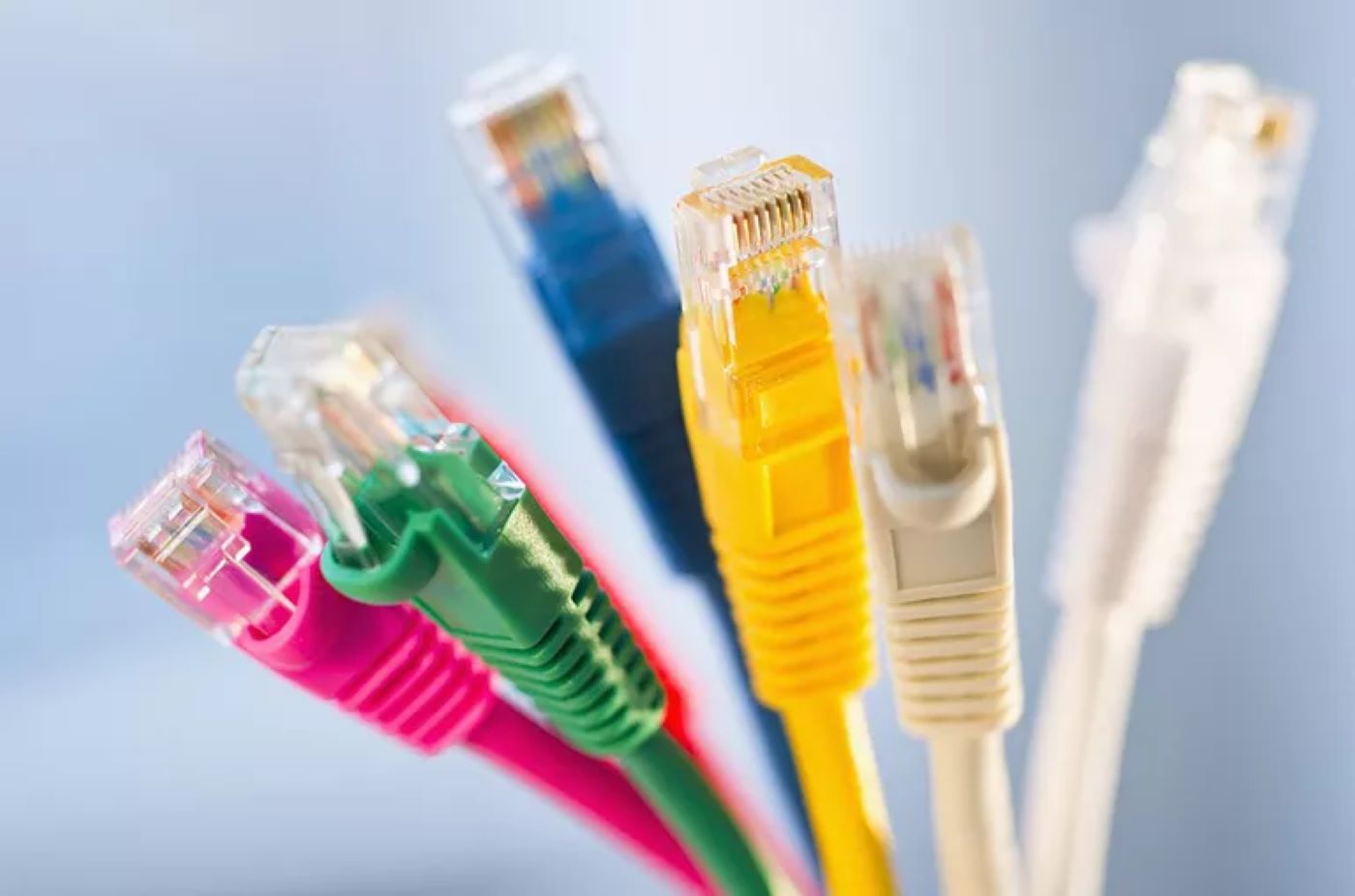

Um cabo crossover Ethernet, também conhecido como cabo cruzado, conecta dois dispositivos de rede Ethernet um ao outro. Esses cabos foram criados para oferecer suporte à rede host a host temporária em situações em que um dispositivo intermediário, como um roteador de rede , não esteja presente. Os cabos cruzados parecem quase idênticos aos cabos Ethernet normais, diretos (ou patch), mas as estruturas de fiação interna são diferentes.
O que é um cabo crossover?
Um patch cable comum conecta diferentes tipos de dispositivos, por exemplo, um computador e um switch de rede. Um cabo cruzado conecta dois dispositivos do mesmo tipo. As extremidades de um cabo patch podem ser conectadas de qualquer maneira, desde que ambas as extremidades sejam idênticas. Em comparação com cabos Ethernet diretos, a fiação interna de um cabo cruzado inverte os sinais de transmissão e recepção.
Os fios com códigos de cores invertidos podem ser vistos através dos conectores RJ-45 em cada extremidade do cabo:
- Os cabos padrão têm uma sequência idêntica de fios coloridos em cada extremidade.
- Os cabos crossover têm o primeiro e o terceiro fios (contando da esquerda para a direita) cruzados, assim como o segundo e o sexto.
Um bom cabo Ethernet cruzado possui marcações especiais que o distinguem dos cabos diretos. Muitos são vermelhos e têm “crossover” estampado na embalagem e no revestimento do fio.
Você precisa de um cabo cruzado?
Os profissionais de tecnologia da informação (TI) usaram cabos cruzados com frequência nas décadas de 1990 e 2000; as formas populares de Ethernet naquela época não suportavam conexões diretas por cabo entre hosts.
Tanto o padrão Ethernet original quanto o Fast Ethernet foram projetados para usar fios específicos para transmitir e receber sinais. Esses padrões exigiam que os dois terminais se comunicassem por meio de um dispositivo intermediário para evitar conflitos causados pelo uso dos mesmos fios para transmissão e recepção.
Um recurso de Ethernet chamado MDI-X fornece o suporte de autodetecção necessário para evitar esses conflitos de sinal. Ele permite que a interface Ethernet determine automaticamente qual convenção de sinalização o dispositivo na outra extremidade do cabo usa e negocia o uso dos fios de transmissão e recepção de acordo. Apenas uma extremidade de uma conexão precisa oferecer suporte à detecção automática para que esse recurso funcione.
A maioria dos roteadores de banda larga domésticos (modelos ainda mais antigos) incorporou suporte MDI-X em suas interfaces Ethernet. Gigabit Ethernet também adotou MDI-X como padrão.
Cabos crossover são necessários apenas ao conectar dois dispositivos de cliente Ethernet, nenhum dos quais está configurado para Gigabit Ethernet. Os dispositivos Ethernet modernos detectam automaticamente o uso de cabos cruzados e funcionam com eles perfeitamente.
Como usar cabos Ethernet Crossover
Cabos cruzados devem ser usados apenas para conexões diretas de rede. Tentar conectar um computador a um roteador antigo ou switch de rede com um cabo cruzado em vez de um cabo normal pode impedir o funcionamento do link.
Esses cabos podem ser adquiridos em várias lojas de eletrônicos. Hobbyists e profissionais de TI geralmente preferem fazer seus próprios cabos crossover. Para converter um cabo direto em um cabo cruzado, remova o conector e reconecte os fios com os fios de transmissão e recepção apropriados cruzados.
