VGA abreviado, Video Graphics Array é um tipo padrão de conexão ou interface para dispositivos de vídeo, como monitores e projetores.
Geralmente, VGA se refere aos tipos de cabos, portas e conectores usados para conectar monitores a placas de vídeo .
Embora a interface VGA ainda esteja em uso hoje, ele está sendo rapidamente substituído por interfaces mais recentes, como DVI e HDMI.
Detalhes Técnicos da Interface VGA
Abaixo estão alguns dos recursos técnicos do VGA, úteis para identificar cabos e portas VGA:
PINOS VGA

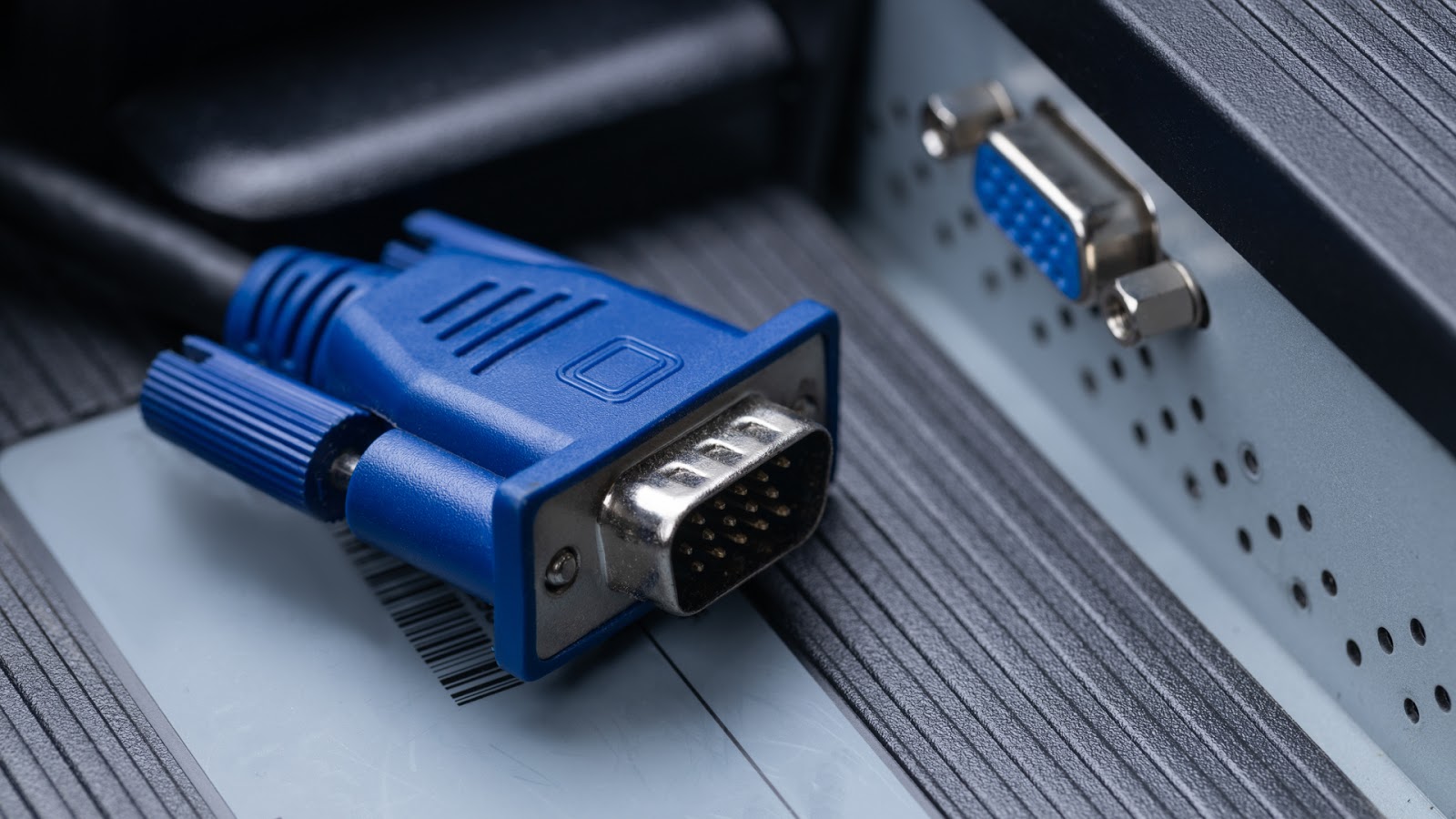

Os cabos VGA têm conectores de 15 pinos: 5 pinos na parte superior, 5 no meio e os outros 5 na parte inferior. A imagem acima é um exemplo de um cabo VGA mostrando todos os 15 pinos.
Uma porta VGA em um desktop ou laptop tem naturalmente o mesmo número de orifícios para que um cabo VGA possa ser conectado diretamente a ela.

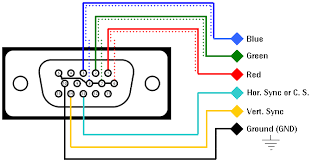

Cada pino tem sua própria função. Por exemplo, o primeiro pino é para transferir a cor vermelha, enquanto o segundo e o terceiro são para verde e azul, respectivamente.
CONEXÕES VGA MACHO vs FEMEA
Todos os tipos de cabos de computador atendem a um gênero específico – masculino ou feminino. Um cabo macho é aquele que tem suas conexões salientes ou para fora do cabo. As conexões fêmeas são inversas, com orifícios internos que permitem que o cabo macho se encaixe perfeitamente na conexão fêmea.
Os cabos VGA não são diferentes. A imagem no topo desta página mostra um cabo VGA com duas extremidades macho. Este cabo vai do monitor ao computador, onde se encontra com uma conexão fêmea da placa de vídeo.
Conversores de Interface VGA: HDMI e DVI
Com placas de vídeo e monitores VGA, DVI e HDMI, todos combinados no mundo real, você provavelmente vai querer um conversor VGA se tudo o que tiver é um monitor VGA ou uma placa de vídeo VGA.
Por exemplo, se o seu computador tem uma placa de vídeo que suporta apenas VGA, mas você acabou de comprar um novo monitor que só tem portas DVI e / ou HDMI, você deve substituir sua placa de vídeo para obter uma com portas mais novas, obtenha um monitor diferente que suporte VGA, ou compre um conversor VGA.
O mesmo vale para se sua placa de vídeo suportar apenas HDMI e / ou DVI, mas tudo o que você tem é um monitor que aceita cabo VGA.
Pode ser confuso entender que tipo de conversor você precisa. Você precisa de um conversor VGA para DVI ou DVI para VGA? Um conversor HDMI para DVI ou é chamado de DVI para HDMI? Continue lendo para alguns esclarecimentos.
Leia também: O que é AGP? A interface de vídeo “Accelerated Graphics Port”.
CONVERSORES HDMI
Um conversor de VGA para HDMI é o que você precisa para converter o sinal VGA de seu computador para a porta HDMI de um monitor ou TV. Obtenha isto se o seu computador tiver uma porta VGA na placa de vídeo, mas você quiser usar um monitor HDMI ou TV como monitor.
Alguns conversores de VGA para HDMI têm até um cabo USB embutido com o conversor que transporta áudio junto com o sinal de vídeo (já que o VGA não transfere áudio) para que você possa reproduzir sons em uma tela com alto-falantes embutidos, como uma TV HDMI.

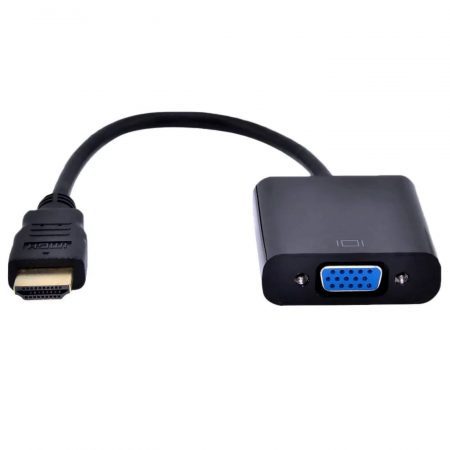

Um conversor HDMI para VGA faz exatamente o oposto: conecta uma placa de vídeo com saída HDMI a um monitor ou TV que possui uma conexão de entrada VGA. Como o HDMI é mais novo que o VGA, esse tipo de conversor é útil quando você conecta um novo desktop ou laptop a uma tela mais antiga.
Ambos os conversores estão disponíveis online e em lojas eletrônicas.
CONVERSORES DVI
Como você deve imaginar, um conversor de DVI para VGA é necessário se você precisar conectar uma placa de vídeo com DVI a um monitor que tenha uma porta VGA.
Os conversores DVI para VGA são geralmente conversores DVI macho para VGA fêmea. Isso significa que a extremidade DVI do conversor se conecta diretamente à porta DVI da placa de vídeo, enquanto a extremidade VGA do conversor é usada com um cabo VGA macho para macho para conectar o conversor à extremidade fêmea do dispositivo de exibição.
Esses tipos de conversores são fáceis de encontrar e relativamente baratos.
Também existem conversores de VGA para DVI, mas podem ser bastante caros e difíceis de encontrar. Este tipo de conversor é necessário se você precisar mover o vídeo de uma placa de vídeo VGA para um monitor DVI.
Os conversores DVI para VGA funcionam porque o sinal vai de digital para analógico, o que é apenas uma questão de tradução nos pinos DVI, já que o DVI carrega sinais analógicos e digitais. O VGA transporta apenas analógico, então ir de VGA para DVI requer um conversor para mudar esses sinais analógicos para digitais.
Atualizar sua placa de vídeo para suportar o monitor mais recente provavelmente seria menos caro e uma escolha mais inteligente a longo prazo.
MAIS SOBRE CONVERSORES VGA
Alguns conversores VGA exigem que você tenha um cabo VGA além do conversor, algo para se manter em mente se você estiver procurando um.
Por exemplo, isso é comum com conversores HDMI para VGA. O conversor pode ser feito de um cabo HDMI com uma caixa conversora VGA em um único cabo, mas a caixa VGA tem uma conexão fêmea como o seu monitor ou TV, então você precisa de um cabo VGA macho para macho para terminar a conexão .
MAIS SOBRE CONVERSORES DE CABO
Se toda essa conversa de conversor for confusa e você ainda não tiver certeza de que tipo de cabo comprar para sua configuração específica, basta olhar para as próprias portas para ver se você precisa que as extremidades sejam macho ou fêmea e, em seguida, procure um conversor que corresponde a isso.
Por exemplo, se o monitor e a placa de vídeo usam portas fêmeas, você deseja obter um cabo com conectores machos nas duas extremidades.

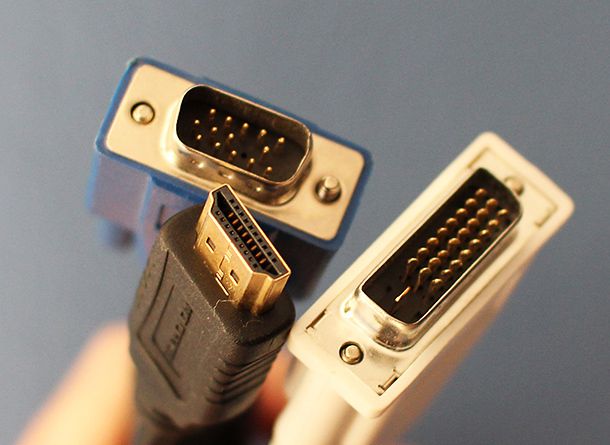

A única outra distinção que precisa ser feita é identificar o tipo de conexão em ambas as extremidades; sejam eles VGA, DVI ou HDMI, mas isso não deve ser difícil, visto que eles são muito diferentes um do outro.
A imagem no topo desta página é um cabo VGA com extremidades macho, o que significa que ele só pode ser usado para conectar a um monitor e placa de vídeo que utilizem portas VGA fêmeas.
VGA vs Mini-VGA
No lugar do conector VGA padrão, alguns laptops e outros dispositivos podem usar o que é chamado de mini-VGA , embora nunca tenha sido tão popular no conector VGA padrão.
Mini-VGA se parece mais com uma porta USB do que com uma porta VGA (aqui está a foto de uma), mas ainda é usada para vídeo como a porta VGA padrão.
Existem também adaptadores mini-VGA para VGA que permitirão que um dispositivo de exibição VGA padrão se conecte a um computador que tenha uma porta mini-VGA.
Semelhante ao DVI que substitui o VGA, o mini-DVI é mais amplamente usado do que o mini-VGA.
Leia também: DisplayPort: O que é, para que serve. Você precisa dele?
Mais informações sobre a interface VGA
Pode ser necessário atualizar os drivers no Windows se a nova configuração não for compatível com os drivers antigos.
Se as configurações de vídeo estiverem configuradas incorretamente, fazendo com que o monitor não exiba nada, você pode inicializar o Windows usando uma resolução de vídeo inferior.
Os usuários do Windows 10 e Windows 8 podem fazer isso por meio das Configurações de inicialização, por meio da opção Ativar vídeo de baixa resolução .
No Windows 7, Windows Vista e Windows XP, esta opção é encontrada no menu Opções de inicialização avançadas (chamadas Opções de inicialização avançadas no XP). Está listado como Ativar modo VGA no Windows XP.
