O que é um transistor?

Desde a sua criação até os dias de hoje, os transistores têm desempenhado um papel inestimável na evolução da tecnologia. O que é um transistor?

Este artigo mergulha profundamente no universo dos transistores, fornecendo uma visão ampla e detalhada sobre o que são, como funcionam, suas aplicações e o impacto revolucionário que tiveram na sociedade.

Leia também: O que são semicondutores?

O que é um transistor?

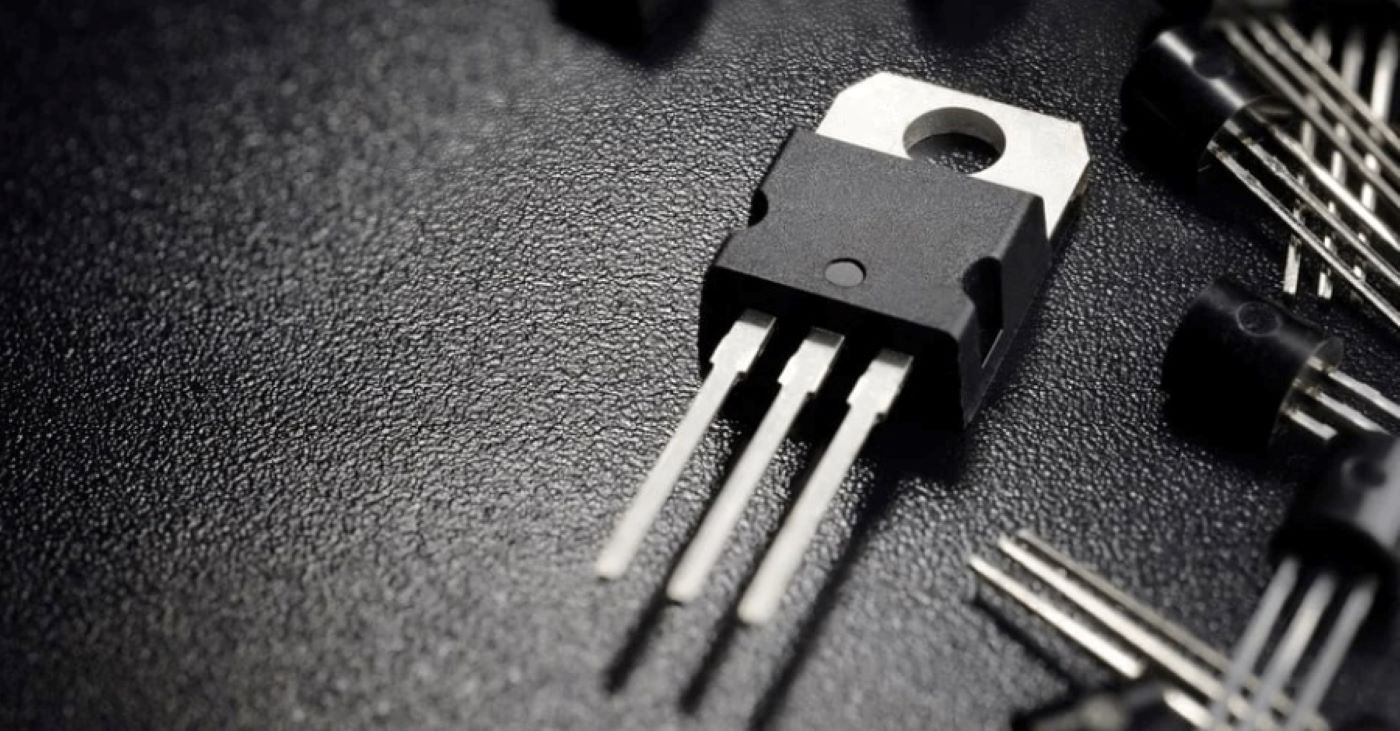

Um transistor, em sua essência, é um dispositivo eletrônico semicondutor que tem a capacidade de controlar ou amplificar o fluxo de corrente elétrica em um circuito. Essa habilidade singular tornou os transistores a espinha dorsal de praticamente todos os dispositivos eletrônicos modernos, desde os smartphones e laptops que usamos até os sistemas de comunicação que conectam o mundo.

História do Transistor

A história dos transistores é repleta de descobertas e inovações notáveis. Tudo começou em 1947, quando John Bardeen, Walter Brattain e William Shockley, pesquisadores da Bell Labs, inventaram o primeiro transistor de junção bipolar (BJT). Esta conquista marcou o fim da era dos tubos de vácuo volumosos e o início de uma revolução na eletrônica.

Tipos de Transistores

Os transistores desempenham um papel crucial em eletrônica e tecnologia, e uma das características mais intrigantes desse componente é a variedade de tipos disponíveis, cada um com suas próprias características e aplicações. Nesta seção, exploraremos mais detalhadamente os tipos de transistores mais comuns:

1. Transistor de Junção Bipolar (BJT)

O Transistor de Junção Bipolar, ou BJT, é um dos tipos mais fundamentais e amplamente utilizados de transistores. Ele é composto por três camadas semicondutoras: emissor, base e coletor. Os BJT são conhecidos por sua capacidade de amplificar correntes e são frequentemente usados em circuitos de amplificação de áudio, como amplificadores de som e amplificadores de rádio.

Os BJT são divididos em duas categorias principais: NPN (negativo-positivo-negativo) e PNP (positivo-negativo-positivo), dependendo da polaridade das camadas semicondutoras. Eles são controlados por uma pequena corrente aplicada à base, que regula o fluxo de corrente do emissor para o coletor. Os BJT têm um papel essencial em dispositivos de baixa frequência e corrente contínua.

2. Transistor de Efeito de Campo de Metal-Óxido-Semicondutor (MOSFET)

Os Transistores de Efeito de Campo de Metal-Óxido-Semicondutor, ou MOSFETs, são transistores que operam com base na tensão aplicada ao terminal de porta. Eles são extremamente eficientes e são amplamente usados em eletrônica de potência, como fontes de alimentação e circuitos de comutação. Os MOSFETs são especialmente populares em dispositivos móveis, como smartphones e tablets, devido ao seu baixo consumo de energia em estado de repouso.

Os MOSFETs podem ser categorizados em duas variações principais: MOSFET de Canal N (N-Channel) e MOSFET de Canal P (P-Channel), dependendo da polaridade das camadas semicondutoras. Eles oferecem alta velocidade de comutação e podem lidar com altas correntes, tornando-os ideais para aplicações de alta potência.

3. Transistor de Efeito de Campo de Junção (JFET)

Os Transistores de Efeito de Campo de Junção, ou JFETs, são transistores de alta impedância que operam com base no controle da tensão entre o terminal de porta e a junção PN. Eles são amplamente utilizados em aplicações de baixo sinal, como amplificadores de baixo ruído e dispositivos de alta frequência.

Os JFETs podem ser classificados em duas categorias principais: JFET de Canal N (N-Channel) e JFET de Canal P (P-Channel), semelhante aos MOSFETs. Sua principal característica é a alta impedância de entrada, o que os torna ideais para aplicações que exigem pouca corrente de entrada, como pré-amplificadores e receptores de rádio sensíveis.

4. Transistor de Efeito de Campo de Óxido-Metálico-Semicondutor (MOSFET de Potência)

Os MOSFETs de Potência são uma variante especializada dos MOSFETs projetados para aplicações de alta potência, como inversores de frequência variável, fontes de alimentação de alta potência e motores elétricos. Eles podem lidar com correntes extremamente altas e são usados em circuitos de comutação de alta velocidade, onde a dissipação de calor é uma preocupação crítica.

Esses são apenas alguns exemplos dos tipos de transistores disponíveis, e a escolha do tipo a ser utilizado depende das especificações do projeto e das características desejadas. A diversidade de transistores oferece aos engenheiros uma ampla gama de opções para atender às necessidades de uma variedade de aplicações, tornando os transistores uma peça central na eletrônica moderna.

Funcionamento do Transistor

O funcionamento de um transistor é uma proeza notável da engenharia eletrônica que se baseia em princípios fundamentais da física dos semicondutores. Nesta seção, vamos explorar mais detalhadamente como os transistores operam e como eles conseguem controlar o fluxo de corrente elétrica.

Estrutura Interna

Para entender o funcionamento de um transistor, é essencial conhecer sua estrutura interna. Vamos nos concentrar em um Transistor de Junção Bipolar (BJT) para ilustrar os princípios básicos. Um BJT é composto por três camadas semicondutoras: emissor, base e coletor.

1. Emissor: A camada do emissor é a responsável por liberar elétrons, tornando-se a região de alta concentração de portadores de carga negativa (elétrons).
2. Base: A camada da base é relativamente fina e controla o fluxo de elétrons do emissor para o coletor. A base é a parte mais crítica do transistor, pois é onde a corrente de controle é aplicada.
3. Coletor: A camada do coletor é a região onde os elétrons coletados da base são drenados.

Funcionamento de um BJT

O funcionamento de um BJT é baseado em duas polaridades, NPN (negativo-positivo-negativo) e PNP (positivo-negativo-positivo), dependendo da orientação das camadas semicondutoras. Vamos considerar um BJT NPN como exemplo:

1. Desligado (Corte): Quando nenhuma corrente é aplicada à base do transistor NPN, ele está em seu estado de corte. Isso significa que não há corrente fluindo do emissor para o coletor. Nesse estado, o BJT age como um interruptor aberto.
2. Ligado (Saturação): Quando uma pequena corrente é aplicada à base do BJT, ela cria uma passagem para os elétrons do emissor para o coletor. Isso é conhecido como estado de saturação. Nesse estado, o BJT age como um interruptor fechado, permitindo que uma corrente mais significativa flua do emissor para o coletor.

O principal ponto a ser compreendido é que a pequena corrente aplicada à base controla uma corrente muito maior do emissor para o coletor. Essa relação entre a corrente de base e a corrente coletor é conhecida como ganho de corrente e é uma das características fundamentais dos transistores.

Amplificação e Comutação

Essa capacidade de controlar uma corrente maior com uma corrente menor torna os transistores ideais para amplificação de sinal. Em circuitos amplificadores, uma pequena variação na corrente de base resulta em uma variação proporcionalmente maior na corrente coletor, amplificando o sinal de entrada.

Além da amplificação, os transistores também são usados para comutação. Quando usados como interruptores eletrônicos, os transistores podem ligar ou desligar rapidamente o fluxo de corrente, permitindo o controle preciso de dispositivos e circuitos.

Aplicações dos Transistores

Os transistores são peças fundamentais em praticamente todos os dispositivos eletrônicos que fazem parte do nosso cotidiano. Sua versatilidade e capacidade de controlar e amplificar correntes elétricas os tornam cruciais em diversas aplicações. Nesta seção, exploraremos em detalhes algumas das aplicações mais relevantes dos transistores.

1. Amplificadores de Áudio e Vídeo

Os amplificadores de áudio e vídeo são componentes essenciais em sistemas de entretenimento e comunicação. Transistores, especialmente os Transistores de Junção Bipolar (BJT), são amplamente utilizados para amplificar sinais de áudio e vídeo. Eles aumentam a amplitude dos sinais, permitindo que alto-falantes reproduzam som com clareza e que monitores de vídeo exibam imagens nítidas.

2. Eletrônica de Potência

Os transistores de potência desempenham um papel crucial na eletrônica de potência, onde a eficiência e o controle preciso são essenciais. Eles são usados em fontes de alimentação, inversores de frequência variável, reguladores de tensão e sistemas de controle de motores elétricos. Os Transistores de Efeito de Campo de Metal-Óxido-Semicondutor (MOSFETs) e os Transistores de Efeito de Campo de Junção (JFETs) são comuns nesse contexto devido à sua alta eficiência.

3. Processadores de Computador

Os processadores de computador, o cérebro por trás dos dispositivos eletrônicos modernos, dependem fortemente dos transistores para funcionar. Os Transistores de Efeito de Campo de Metal-Óxido-Semicondutor (MOSFETs) são a escolha predominante para a fabricação de microprocessadores. A miniaturização constante dos transistores permitiu que os processadores se tornassem cada vez mais potentes e eficientes em termos de energia.

4. Comunicações Sem Fio

A indústria de comunicações sem fio, que abrange desde redes de celular até dispositivos Wi-Fi, confia em transistores para amplificar e transmitir sinais de rádio. Transistores de alta frequência, como os Transistores de Efeito de Campo de Junção (JFETs) e os Transistores de Efeito de Campo de Metal-Óxido-Semicondutor (MOSFETs), são usados para amplificar os sinais e garantir a qualidade da comunicação.

5. Eletrônica de Consumo

Nossos dispositivos eletrônicos de consumo, como smartphones, tablets, TVs e rádios, todos contêm uma variedade de transistores. Eles são usados para amplificar o som, processar informações, exibir imagens e garantir que esses dispositivos funcionem de maneira eficiente.

6. Sensoriamento e Controle

Transistores também são usados em uma ampla variedade de aplicações de sensoriamento e controle. Eles podem ser encontrados em sensores de temperatura, sensores de luz, sensores de pressão e muitos outros dispositivos de medição. Além disso, os transistores são frequentemente usados em circuitos de controle que regulam sistemas automatizados, como portões eletrônicos e sistemas de controle de tráfego.

7. Medicina e Saúde

Na área da medicina, os transistores são usados em equipamentos médicos, como eletrocardiogramas (ECG) e monitores de pressão arterial. Eles desempenham um papel crucial na coleta e interpretação de dados vitais para o diagnóstico e tratamento de pacientes.

8. Pesquisa Científica

Os transistores também são componentes vitais em experimentos científicos e laboratórios de pesquisa. Eles são usados para controlar a instrumentação de medição, permitindo que os cientistas coletem e analisem dados com precisão.

Em resumo, os transistores têm uma presença onipresente em nossa vida cotidiana e em tecnologias de vanguarda. Sua versatilidade e capacidade de amplificar e controlar correntes elétricas desempenham um papel crítico no funcionamento de dispositivos eletrônicos em todo o mundo, tornando-os uma das inovações mais impactantes da era moderna.

Impacto dos Transistores na Tecnologia

O impacto dos transistores na sociedade moderna é indiscutível. A miniaturização contínua dos transistores permitiu a criação de dispositivos eletrônicos cada vez menores, mais eficientes e poderosos. Eles desempenharam um papel fundamental na evolução da computação, tornando possível a era da eletrônica de consumo, da inteligência artificial e da comunicação global. A tecnologia que conhecemos hoje não seria a mesma sem os transistores.

Conclusão

Os transistores são verdadeiramente os pilares da tecnologia moderna. Este artigo proporcionou uma visão abrangente sobre o que são, sua história fascinante, como funcionam, os diversos tipos disponíveis e suas amplas aplicações. Além disso, destacou o papel transformador que os transistores desempenharam na sociedade, impulsionando a inovação e moldando o mundo em que vivemos.
