O que é um jumper? Um jumper é um fio removível ou um pequeno plugue de plástico, ou metal cuja ausência, ou colocação em uma peça de hardware determina como o hardware deve ser configurado.
Os jumpers, essenciais no vasto universo da eletrônica e da tecnologia, desempenham um papel crucial na configuração e no funcionamento de dispositivos eletrônicos. Desde placas-mãe de computadores até circuitos integrados em equipamentos industriais, os jumpers são peças discretas, mas de grande importância.
Este artigo explorará em detalhes o que é um jumper, os diversos tipos de jumpers disponíveis e suas aplicações versáteis em várias esferas tecnológicas.
Leia também: Tipos de Solda Eletrônica: Vantagens e as aplicações
O que é um Jumper?
Em sua essência, um jumper é um componente eletrônico pequeno, mas vital, utilizado para fechar ou abrir um circuito elétrico em um dispositivo. A composição típica de um jumper inclui um invólucro de plástico ou metal, que abriga dois ou mais pinos metálicos.
A função principal de um jumper é permitir que o usuário configure ou modifique o funcionamento de um dispositivo eletrônico de maneira simples, sem a necessidade de soldagem ou alterações permanentes.
Tecnicamente, um Jumper é um pequeno condutor utilizado para conectar dois pontos de um circuito eletrônico. São geralmente utilizados para configurar placas de circuitos, como placas-mãe de computadores.
Os jumpers praticamente substituíram um mecanismo de configuração de hardware bastante antigo chamado DIP switch. Até os jumpers são raros na maioria dos hardwares mais novos atualmente, devido a configurações automáticas e configurações controladas por software.
Para que serve?
Em placas-mãe mais antigas, jumpers eram abundantes. A sua função como chave elétrica era a de determinar o funcionamento de diversos recursos da placa. Era possível, por exemplo, usar um jumper para limitar a alimentação elétrica do processador e, consequentemente, reduzir sua velocidade e aquecimento.
Outros jumpers tinham função de resetar as informações da BIOS para as configurações de fábrica. Ainda houve os responsáveis pela configuração de data e hora e do regime de controle da bateria interna do sistema.

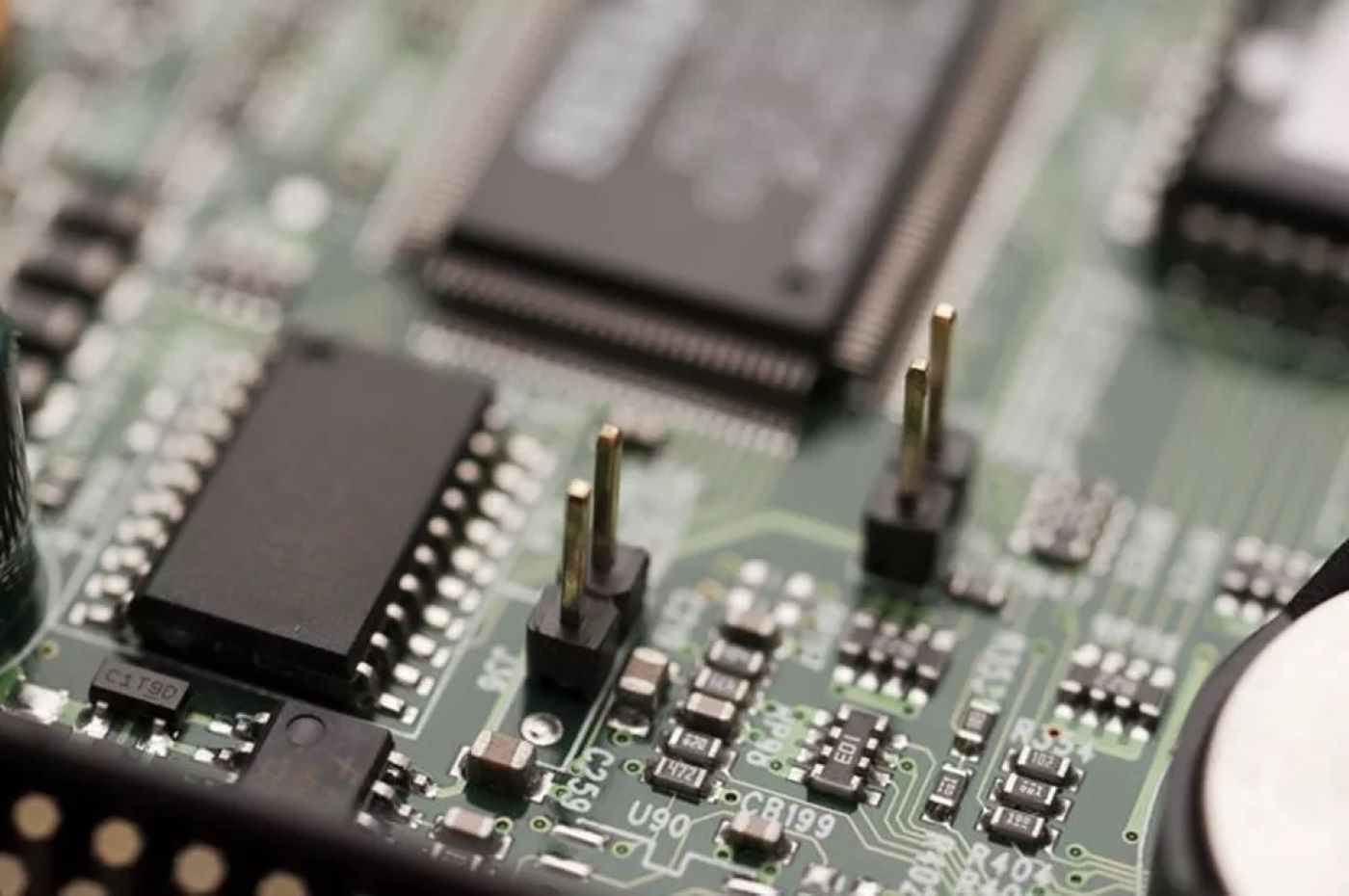

Nos pinos, mostrados na imagem, jumpers podem ser colocados. A posição e a presença de jumpers nos pinos pode alterar radicalmente o funcionamento do sistema.
Placas mais antigas possuíam um conjunto bem maior de jumpers que permitiam amplo controle sobre o funcionamento de todo o hardware que estabelecia vínculo com a placa-mãe. Desde a velocidade das memórias à alimentação das placas de expansão.
Leia também: Como é um PC por dentro? Conheça os componentes!
Explorando os Diversos Tipos de Jumpers
A diversidade de jumpers disponíveis é impressionante, e cada tipo tem sua aplicação específica. Vamos examinar alguns dos tipos mais comuns:
- 1. Jumpers de Pino: Os jumpers de pino são os mais frequentemente encontrados. Compostos por dois ou mais pinos que podem ser conectados por um curto pedaço de fio conhecido como “shunt”, esses jumpers são amplamente utilizados na configuração de placas-mãe de computadores, discos rígidos e dispositivos periféricos. Eles são uma peça fundamental em qualquer montagem de computador personalizado.
- 2. Jumpers de Fita: Os jumpers de fita empregam uma fita plana com condutores elétricos. Esses jumpers são comuns em equipamentos eletrônicos de consumo, como televisores e aparelhos de áudio, onde são usados para configurar opções de fábrica e funcionalidades específicas.
- 3. Jumpers de Solda Zero: Os jumpers de solda zero são ideais para aplicações em que a montagem sem solda é desejada. Eles não requerem soldagem para conectar os pinos; em vez disso, utilizam um sistema de pressão para estabelecer a conexão elétrica. Isso os torna uma escolha prática e eficiente para montagens eletrônicas delicadas.
- 4. Jumpers de Trilha Impressa: Os jumpers de trilha impressa são incorporados diretamente nas placas de circuito impresso. Eles permitem a configuração de trilhas de circuito, tornando-os adequados para projetos de prototipagem e reparos em equipamentos eletrônicos.
Formato dos Jumpers
Os pinos de jumper são arranjados, lado a lado, em grupos chamados Blocos de Jumper e cada grupo tem pelo menos um par de pinos. Uma pequena peça condutora com o tamanho apropriado é conectada aos pinos, fechando, assim, o circuito.
Jumpers são condutores elétricos, geralmente encapsulados por um bloco isolante de plástico. Isso evita o risco de o jumper, acidentalmente, fechar curto-circuito (particularmente quando é derrubado sobre circuitos em funcionamento).
Quando o software substituiu o Jumper
Em computadores mais antigos, as voltagem e velocidade da CPU eram totalmente configuradas por meio de jumpers. Caso algum pino fosse configurado de maneira errada, as placas queimavam ou o computador ficava muito lento. Hoje tudo é controlado pelo software BIOS.
Ainda é possível encontrar alguns jumpers em placas-mãe e algumas placas de vídeo. Na placa-mãe, o controle da bateria interna, utilizada para manter data, horário e configurações, ainda é feito por jumper.
Assim também acontece com algumas opções de voltagem, clock e placas de vídeo, que ainda mantém sua configuração por meio destas pequenas peças.
Leia também: Como instalar um disco rígido Serial ATA (SATA)
As Múltiplas Aplicações dos Jumpers
Os jumpers desempenham um papel central em inúmeras aplicações dentro da eletrônica e da tecnologia. Aqui estão algumas das principais:
- 1. Configuração de Hardware: Em placas-mãe de computadores e outros dispositivos, os jumpers são usados para configurar opções de hardware, como a velocidade do barramento e a frequência da CPU. Essa flexibilidade é crucial para atender às necessidades de diferentes sistemas.
- 2. Recuperação de Dados: Em discos rígidos, os jumpers podem ser usados para definir um disco como mestre ou escravo, facilitando a recuperação de dados de unidades mais antigas e a interoperabilidade entre dispositivos.
- 3. Seleção de Funções: Em dispositivos de consumo, como impressoras e scanners, os jumpers são empregados para selecionar funções específicas ou configurar as opções de fábrica. Isso oferece aos usuários a flexibilidade de personalizar seus dispositivos de acordo com suas necessidades.
- 4. Prototipagem Eletrônica: Em projetos de prototipagem, os jumpers são essenciais para fazer conexões temporárias entre componentes, o que facilita o teste e a depuração de circuitos. Isso é especialmente valioso para engenheiros e entusiastas que desenvolvem novos dispositivos e sistemas.
Usos comuns para Jumpers
Além do hardware do computador, como um disco rígido, um jumper também pode ser usado em outros dispositivos, como modems e placas de som.
Outro exemplo está em alguns controles remotos da porta da garagem. Esses tipos de controles remotos precisam ter jumpers nas mesmas posições que os jumpers no receptor da porta da garagem.
Se apenas um jumper estiver ausente ou extraviado, o controle remoto não entenderá como se comunicar com a porta da garagem. Semelhante é um controle remoto de ventilador de teto.
Com esses tipos de controles remotos, a alteração da localização dos jumpers geralmente ajusta a frequência do controle remoto para que ele alcance o dispositivo que está ouvindo na mesma frequência.
Fatos importantes sobre jumpers
O dispositivo em que você está trocando os jumpers deve estar desligado. Com o dispositivo ligado, é muito fácil tocar acidentalmente em outras peças de metal ou fios que podem resultar em danos ou alterações indesejadas na configuração do dispositivo.
Dica: Assim como ao lidar com outros componentes internos do computador, também é sempre importante usar uma pulseira antiestática ou outro equipamento de descarga elétrica para evitar a transferência de eletricidade para os componentes, o que pode danificá-los.
Quando um jumper é considerado “ativado”, significa que ele cobre pelo menos dois pinos. Um jumper “desativado” é anexado a apenas um pino. Um “jumper aberto” é quando nenhum dos pinos está coberto com um jumper.
Geralmente, você pode usar apenas os dedos para ajustar um jumper, mas o alicate de ponta fina costuma ser uma alternativa melhor.
Mais informações
O maior benefício do uso de jumpers é que as configurações de um dispositivo podem ser alteradas apenas com uma alteração física da posição do jumper.
A alternativa é que o firmware altere as configurações, tornando menos provável que o hardware esteja sempre em conformidade, porque o firmware é facilmente afetado por alterações de software, como falhas não intencionais.
Às vezes, após instalar um segundo disco rígido IDE / ATA, você pode perceber que o disco rígido não funcionará, a menos que o Jumper esteja configurado corretamente.
Leia também: O que é uma interface de cabos e conectores PATA
Geralmente, você pode mover o jumper entre dois pinos que o tornarão uma unidade escrava ou uma unidade mestre — outra opção é movê-lo para a seleção de cabos.
Os computadores mais antigos podem usar jumpers para redefinir as configurações da BIOS, limpar as informações do CMOS ou até definir a velocidade da CPU.
Um grupo de vários pinos de jumpers reunidos é geralmente chamado de bloco de jumpers.
O Plug and Play elimina a necessidade de ajustar os jumpers em um dispositivo. No entanto, alguns dispositivos vêm com instruções para manipular os jumpers se você quiser personalizar as configurações — isso não é necessário, como acontece com muitos hardwares antigos.
Leia também: O que é PCB e como resolver problemas mais comuns?
Perguntas Frequentes
Jumper é um pequeno condutor utilizado para conectar dois pontos de um circuito eletrônico. … Também denomina-se jumper um segmento de fio condutor soldado diretamente às ilhas de uma placa de circuito impresso com a função de interligar dois pontos do circuito.
Localize o jumper do CMOS, consultando o manual da placa-mãe e como limpar o CMOS. Em geral, o jumper do CMOS consiste em três pinos localizados próximo à bateria. Em geral, o jumper do CMOS tem as posições 1–2 e 2–3.
É só você determinar, no setup da bios, qual HD é o disco rígido padrão de boot. Automaticamente qualquer outro HD sata fica como slave. Não existe HD master nem slave.
Em geral, o jumper do CMOS consiste em três pinos localizados próximo à bateria. Em geral, o jumper do CMOS tem as posições 1–2 e 2–3. Mova o jumper da posição padrão 1–2 para a posição 2–3 a fim de limpar o CMOS. Aguarde 1 a 5 minutos e retorne-o à posição padrão.
